سوله سبک
سوله سبک در این مقاله بطور کامل و مفصل از بین تمام انواع سوله سازی شرح داده شده است. بطور کامل تمام کارایی و روش ساخت و … را برای انتخاب صحیح شما شرح داده ایم، همانطور که می دانید برای ساخت سوله باید اطلاعات کافی، در انتخاب نوع آن و چگونگی ساختن سوله و همچنین جلوگیری از هرگونه خطا و خسارت و کلاه برداری داشته باشید.
سوله های خرپایی یا سوله صنعتی به علت ساخته شدن آن ها از قوطی های پروفیل، سبک وزن هستند و به همین دلیل سوله سبک یا HSS نامیده می شود. این سازه ها به علت داشتن هندسه خاص و حرفه ای و نیز خرپایی بودن، از میزان کمتری فولاد در ساخت آن ها استفاده شده که همین مساله باعث کاهش وزن سازه به طور چشم گیری در دهانه های بزرگ می شود، همین امر باعث شده است که قیمت نهایی سازه نیز کاهش یابد.
همانطور که می دانید فونداسیون در بحث ساخت هر نوع سازه ای، مبحثی جداگانه می باشد که هزینه های جداگانه ای نیزدارد. حال اگر سازه شما وزن بالایی داشته باشد، فونداسیون باید بزرگتر و قوی تر ساخته شود تا بتواند وزن و فشار وارده را متحمل شود، سازه های خرپایی بسیار سبک وزن تر نسبت به سازه های تیر ورقی می باشند، پس فونداسیون کوچکتری نیاز دارند؛ در نتیجه هزینه فونداسیون نیز از طرفی در ساخت سوله های خرپایی کاهش می یابد.
در سوله های سبک خرپایی هیچگونه محدودیتی برای اجرای پوشش سقف و دیوار وجود ندارد و عملا می توان به هر روش و متریالی که در بازار وجود دارد اقدام به ساخت و نصب آن بر روی این سوله ها کرد. به عنوان مثال:
برای پوشش سقف می توان از ورق های رایج در بازار و عایق های مثل پشم شیشه و پشم سنگ انتخاب کرد و یا از ساندویچ پانل در هر ضخامت و متریالی بهره برد، همچنین می توان از ورق های پلی کربنات شفاف در قسمت هایی از سقف به کار برد که این موضوع باعث می شود نور خورشید به داخل سوله منتقل شود.
همین موضوع عدم محدودیت، در پوشش دیوار هم صادق است و شما می توانید از هر نوع متریالی بدون هیچ محدودیتی بهره ببرید، مثال:
آجر های معمولی یا آجر دو طرف نما ، بلوک ، سفال ، ساندویچ پانل و …. حتی در بعضی از کاربری ها مثل تالار پذیرایی بسته به نوع سلیقه کارفرما می توان از سنگ های آنتیک هم برای نما بهره برد.
سوله خرپایی
عوامل موثر در ساخت سوله
از بین تمام انواع سوله ها، مثل سوله UBM و یا سوله تیر ورقی، سوله سبک خرپایی از مدرن ترین نوع سوله به شمار می رود. طراحی این نوع سازه به دلیل مهندسی و محاسبات بسیار پیچیده، فقط با نرم افزارهای قدرتمند محاسباتی همچون نرم افزار ای تبس (e tabs) و سیف (safe)، توسط متخصصین که بسیار با تجربه و حرفه ای می باشند، امکان پذیر است.
عوامل موثر در ساخت سوله شامل منطقه جغرافیایی و شرایط جغرافیایی محیط، ساخت سوله، متراژ دهانه سوله، نصب انواع جرثقیل بر روی سوله، ارتفاع سوله، تعداد ستون ها می باشد که در ادامه به توضیح آن می پردازیم.
بد نیست بدانید: بعضی از سوله ها در زمین های صنعتی که معمولا در بیرون از محدوده شهر ها ساخته می شوند و اکثر این نوع سوله ها برای کارخانه های بزرگ بنا می شود و طبق کارایی آن ها در ابعاد و اندازه های مختلفی ساخته می شوند.
- تعداد ستون ها
ستون های میانی در سوله ها می توانند در میزان کارایی سوله اختلال ایجاد کنند یعنی متراژ سازه و کارایی آن را محدود می کند، اما در ساخت سوله های خرپایی می توانید سوله ای بدون محدودیت در متراژ بالا کمترین ستون های میانی و با بیشترین مقاومت را داشته باشید. عملا می توان گفت که سوله سبک خرپایی را می توان با دهانه های حتی بیش از 100 متر را بدون ستون میانی و با تمام استانداردهای نظام مهندسی و طبق تمام آیین نامه های مقررات ملی ساختمان ساخت. اما نکته مهم دیگر این است که درست است که سوله سبک پایینترین قیمت ساخت را در بین اسکلت های فلزی دارد اما با این حال هرچه قدر که دهانه، بدون ستون میانی عریض تر شود، وزن و قیمت سازه هم بالاتر می رود.
- ارتفاع سوله
ارتفاع سوله یکی دیگر از عوامل موثر در ساخت سوله و هزینه تمام شده آن می باشد. هرچه قدر ارتفاع سازه فلزی بیشتر شود، میزان فولاد در ساخت آن نیز بیشتر می شود، زیرا برای مقام تر کردن سازه و اسکلت در برابر باد و زلزله باید از فلز بیشتری استفاده شود و این امر باعث افزایش وزن و قیمت سوله می شود. لازم به ذکر است که هیچگونه محدودیتی در ارتفاع یک سوله سبک خرپایی وجود ندارد.
- نصب انواع جرثقیل بر روی سوله
در برخی از کاربری ها نیاز جرثقیل های سقفی امری حیاتی و غیر قابل اجتناب می باشد، به عنوان مثال کارخانه با کاربری هایی نظیر : سنگ تراشی – تولید ماشین آلات سنگین – تولید فولاد و مقاطع فولادی – و…. برای جابجایی مواد اولیه و قطعات تولید شده یا پیاده سازی و بارگیری محصولات نیاز به جرثقیل های سقفی با تناژ بالا دارند که نصب انواع جرثقیل بر روی این نوع سوله ها امکانپذیر است. اما نکته ای که باید متذکر شد این است که :
وقتی بر روی سازه ای جرثقیل سقفی نصب می شود، ستون های اسکلت فلزی سوله باید تحمل باری که از جرثقیل به آن وارد می شود را داشته باشد، همین موضوع باعث می شود که در ساخت سوله های دارای جرثقیل از فولاد بیشتری استفاده شود در نتیجه قیمت و وزن سازه نسبت به یک سازه بدون جرثقیل افزایش می یابد.

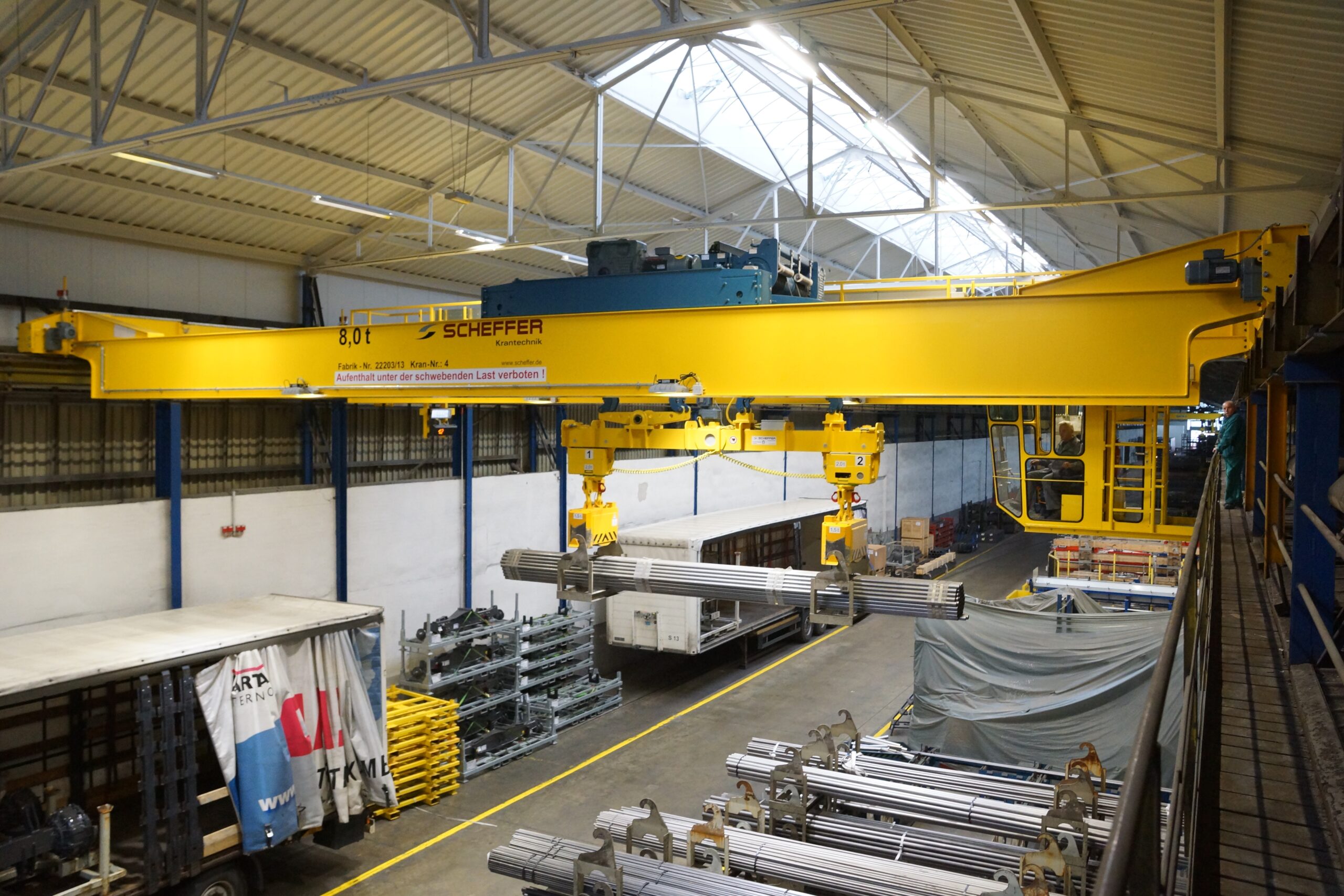

جرثقیل سقفی
- متراژ دهانه سوله
همانطور که در نکات بالا اشاره شد در سوله های خرپایی شما هیچ گونه محدودیتی در متراژ دهانه سوله نخواهید داشت. سوله های خرپایی را می توان با دهانه بیش از 100 متر هم طراحی نمود. همانطور که می دانید در روش های نظیر روش ساخت تیر ورقی، عملا امکان ساخت دهانه های بسیار عریض وجود ندارد و می بایست در دهانه های بزرگ در این روش از ستونهای میانی زیادی بهره گرفت، که این امر باعث محدودیت فضای کار و محدودیت در کاربری سوله می شود، همچنین اگر هم بخواهیم با روش تیر ورقی دهانه بزرگی را بدون ستون بسازیم باید از مقادیر بسیار بسیار زیاد فولاد بهره ببریم تا بتوان سازه را بدون ستون به مرحله اجرا رساند که این روش به دلیل اقتصادی نبودن ، کارآمد نیست. اما در سازه های خرپایی این مشکل کاملا حل شده چراکه، سازه های خرپایی با مصرف مهندسی شده حداقل فولاد می توان استقامت های بسیار بالایی را از سازه گرفت. عملا می توان گفت که سوله سبک در دهانه های بسیار بزرگ می تواند تا ۵۰٪ مصرف فولاد را نسبت به سازه تیر ورقی کاهش دهد البته بعضی از کارفرما ها برای کاهش هزینه های ساخت به دنبال سوله های دست دوم می باشند که در مقاله مربوطه تمامی نکات حائز اهمیت قید شده است. اما ناگفته نماند که در کل، هرچه قدر میزان اندازه دهانه بالاتر رود، وزن و در نتیجه قیمت سازه نیز بالاتر می رود.
- منطقه جغرافیایی و شرایط جغرافیایی محیط ساخت سوله
طبق آیین نامه نظام مهندسی هر منطقه قوانینی برای ساخت دارد، مثلا بار برف، میزان باد و زلزله که از عوامل بسیار مهم و موثر بر ساخت سوله می باشد. بطور مثال در دماوند بار برف 2 متر در هر متر مربع یا ۲۰۰ کیلوگرم در متر مربع می باشد، یعنی باید سازه ای که ساخته می شود تحمل وزن ۲۰۰ کیلوگرم برف در هر متر مربع را داشته باشد. ممکن است در ساخت سازه شما این قوانین رعایت نشده باشد و با بارش برف سوله شما دچار خرابی و خسارت شود. سازمان نظام مهندسی این پارامتر ها را طبق قوانینی، اندازه گیری می کند؛ مثلا می خواهیم میزان بار برف دماوند را اندازه گیری کنیم باید حداکثر میزان بارش برف را در طی 30 سال گذشته بررسی کنیم، در نتیجه می توانیم متوجه شویم که حداکثر میزان بارش برف دماوند چقدر است و بر این اساس متوجه می شویم سازه ما در چه اندازه تحمل میزان وزن برف را دارد. برای ساخت هر نوع سازه ای هم می توانید دفترچه محاسبات سازه را مطالعه و برسی کنید که تمام قوانین ساخت طبق آیین نامه نظام مهندسی در آن نوشته شده است و این نکته برای جلوگیری از هرگونه کلاه برداری می باشد.
بطور کلی در ساخت هرگونه بنایی مثل سوله یا ساختمان نیاز است از نظر سازمان نظام مهندسی مورد تایید قرار بگیرد تا از هرگونه خطا در ساخت و ساز و ساخت سوله جلوگیری شود.
کاربرد سوله سبک
در کاربرد سوله های سبک، این نوع سوله ها را می توان برای تمامی کاربری های صنعتی و غیر صنعتی، بدون هیچگونه محدودیتی ساخت. در اینجا چند کاربرد سوله سبک را برای شما مثال می زنیم:
- نمایشگاه ها
- سالن های صنعتی
- سوله های سردخانه ای
- تعمیرگاه ها
- آشیانه هواپیما
- پارکینگ ها
- تالار پذیرایی
- حتی سالنهای جرثقیل دار صنعتی با ظرفیت های و تناژ سنگین
- کارخانه هایی با تولید دمای بسیار زیاد
- دامداری ، گاوداری و مرغداریها
- و…..
- همچنین با روش خرپایی می توان به غیر از سوله برای کاربری های دیگری در ساخت ماشین آلات و ساخت انواع جرثقیل ، دکل های برقی و مخابراتی ، پل های عظیم ( پل طبیعت واقع در تهران ) ، بدنه هواپیما، وسایل شهربازی و…. استفاده کرد.

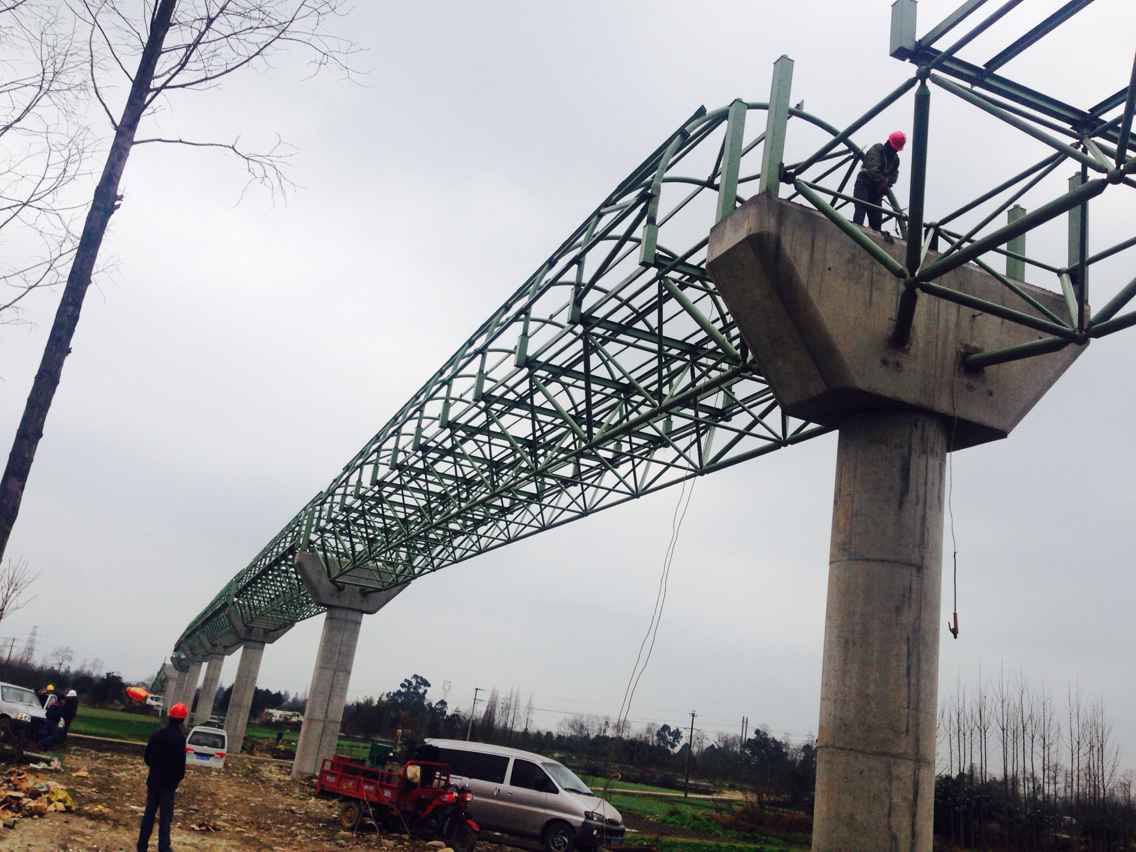

سازه خرپایی در ساخت پل

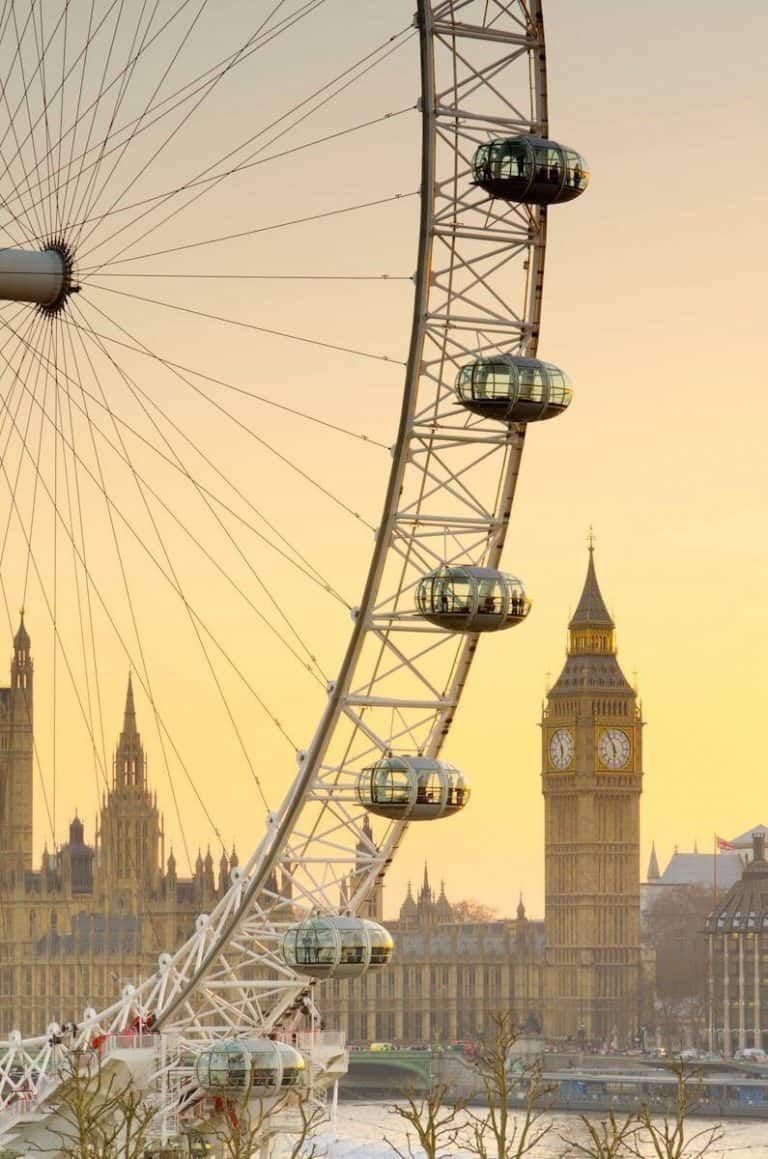

سازه خرپایی در شهربازی ها
مزیت سوله سبک
مزیت سوله سبک یا همان سوله خرپایی، افراد بسیاری را به سوی خرید این نوع سازه ها سوق داده است، این سازه ها با توجه به مزایای بسیار زیاد و همچنین قیمت های پایینتر و استقامت و پایداری بالاتر نسبت به سایر روش های ساخت،بازار بسیار خوبی در ایران پیدا کرده است. برخی مزایای سوله های خرپایی به شرح زیر می باشد:
- ارزان تر بودن قیمت کامل شده سازه
- امکان نصب انواع جرثقیل در انواع وزن ها
- امکان مونتاژ و دمونتاژ و انتقال سازه به دفعات ( به دلیل پیچ و مهره ای بودن )
- ظاهر و ساختار زیباتر نسبت به باقی سازه ها
- امکان ساخت با هر نوع فرم و طراحی
- امکان اجرا شدن قوس سازه از روی زمین و حذف دیوار در بعضی از طراحی های آن
- بدون محدودیت در ساخت متراژ دهانه
- پایین تر بودن قیمت حمل و نصب آن به دلیل وزن پایین تر
- طراحی بهتر و سریع تر
- سرعت بالای ساخت سازه، تحویل و نصب
- استحکام بالا و مقاومت زیاد در برابر فشار ها و بارهای وارده
- بسیار پایین بودن میزان لرزش و جابجایی سازه
- در نهایت بطور کلی سوله های خرپایی 10 الی 60 درصد ارزانتر از سوله های دیگر هستند. این اختلاف بسته به ابعاد دهانه و ارتفاع آن با سایر روش ها بستگی دارد.
و در آخر از بین تمام انواع سوله ها، مثل سوله UBM و یا سوله تیر ورقی، سوله سبک خرپایی از مدرن ترین نوع سوله به شمار می رود. طراحی این نوع سازه به دلیل مهندسی و محاسبات بسیار پیچیده، فقط با نرم افزارهای قدرتمند محاسبات همچون نرم افزار ای تبس (e tabs) و سیف (safe)، توسط متخصصین که بسیار با تجربه و حرفه ای می باشند، امکان پذیر است.
در مقاله بالا سوله سبک یا خرپایی بطور کامل شرح داده شده است.
